Willkommen bei Paffe GbR
Ihr Spezialist im Werkzeugbau.
Drahterosion & Wasserstrahlschneiden
Drahterosion
Für gute Arbeit braucht
man gutes Werkzeug!
Präzise Konturen und exakte Formen: Mit unseren CNC-gesteuerten Drahterodiermaschinen sorgen wir für perfekte Ergebnisse bei der Herstellung von Werkzeugen. Sie ermöglichen die extrem genaue Bearbeitung zahlreicher Materialien, so dass selbst kleinste Geometrien präzise und exakt hergestellt werden können.
Um den hohen Anforderungen unserer Kunden gerecht zu werden, verfahren wir in der Drahterosion stets nach dem Prinzip "Für gute Arbeit braucht man gutes Werkzeug". Dies möchten wir Ihnen durch eine Vorstellung unserer Maschinen und Arbeitsgeräte gerne demonstrieren. Nebenstehend finden Sie eine Übersicht der Maschinen, die von uns im Bereich der Drahterosion verwendet werden.
Überzeugen Sie sich selbst von der hohen Qualität und Präzision unserer Drahtschneidung und sehen Sie sich Beispiele unserer Werkstücke an.
Unsere Maschinen
Maschine
| Bearbeitungsart | Wasserbad |
| X-, Y-, Z-Verfahrweg | 550 x 350 x 400 mm |
| U-, V-Verfahrweg | 550 x 350 mm |
| Konik/Höhe | ± 30°/400 Grad/mm |
Arbeitsraum
| Max. Werkstückabmessungen | 1200 x 700 x 400 mm |
| Max. Werkstückgewicht | 1500 kg |
| Dielektrikumsvolumen | 1200 l |
Drahtlauf
| Verfügbare Drahtdurchmesser | 0.25 - 0.10 mm |
| Feinste Schlichtung | 0.10 µm Ra |
Maschine
| Bearbeitungsart | Wasserbad |
| X-, Y-, Z-Verfahrweg | 550 x 350 x 400 mm |
| U-, V-Verfahrweg | 550 x 350 mm |
| Konik/Höhe | ± 30°/400 Grad/mm |
Arbeitsraum
| Max. Werkstückabmessungen | 1200 x 700 x 400 mm |
| Max. Werkstückgewicht | 1500 kg |
| Dielektrikumsvolumen | 1200 l |
Drahtlauf
| Verfügbare Drahtdurchmesser | 0.25 - 0.10 mm |
| Feinste Schlichtung | 0.10 µm Ra |
Maschine
| Bearbeitungsart | Wasserbad |
| X-, Y-, Z-Verfahrweg | 550 x 350 x 400 mm |
| U-, V-Verfahrweg | 550 x 350 mm |
| Konik/Höhe | ± 30°/400 Grad/mm |
Arbeitsraum
| Max. Werkstückabmessungen | 1200 x 700 x 400 mm |
| Max. Werkstückgewicht | 1500 kg |
| Dielektrikumsvolumen | 1200 l |
Drahtlauf
| Verfügbare Drahtdurchmesser | 0.25 - 0.10 mm |
| Feinste Schlichtung | 0.10 µm Ra |
Maschine
| X-, Y-, Z-Verfahrweg | 700 x 400 x 400 mm |
| U-, V-Verfahrweg | 700 x 400 mm |
| Konik/Höhe | ± 30°/400 Grad/mm |
Arbeitsraum
| Max. Werkstückabmessungen | 1200 x 700 x 400 mm |
| Max. Werkstückgewicht | 2000 kg |
Technische Daten
| Verfahrwege X/Y (mm) | 600 x 400 |
| Max. Werktischgröße (mm) | 600 x 400 |
| Max. Werkstückhöhe (mm) | 400 |
| Verfahrwege W-Achse (mm) | 400 |
| Verfahrwege Z-Achse (mm) | 300 |
| Max. Werkstückgewicht (kg) | 800 |
| Elektrodendurchmesser (mm) | 0,3 - 3,0 / opt. 3,1 - 6,3 |
| Max. Ampereleistung | 25 / 32 / 64 Amp. |
| Max. Leistungsaufnahme | 3,8 KVA |
| Maschinen-Maße (mm) | (B)1000 x (H)2300 x (L)1500 |
| Maschinengewicht (kg) | ca. 1100 |
Mit der 2-Stufen Strahlkabine ist es möglich verschmutzte Spritzgießformen aufzubereiten und so ihre Oberflächen kostengünstig wiederherzustellen.
Bei Neuanfertigungen kann durch Feinststrahlen die Rauheit der Oberflächen soweit verfeinert werden, dass spätere Polierarbeiten wesentlich erleichtert werden können.
Wasserstrahlschneiden
Sonderlösungen aus
egal welchem Material.

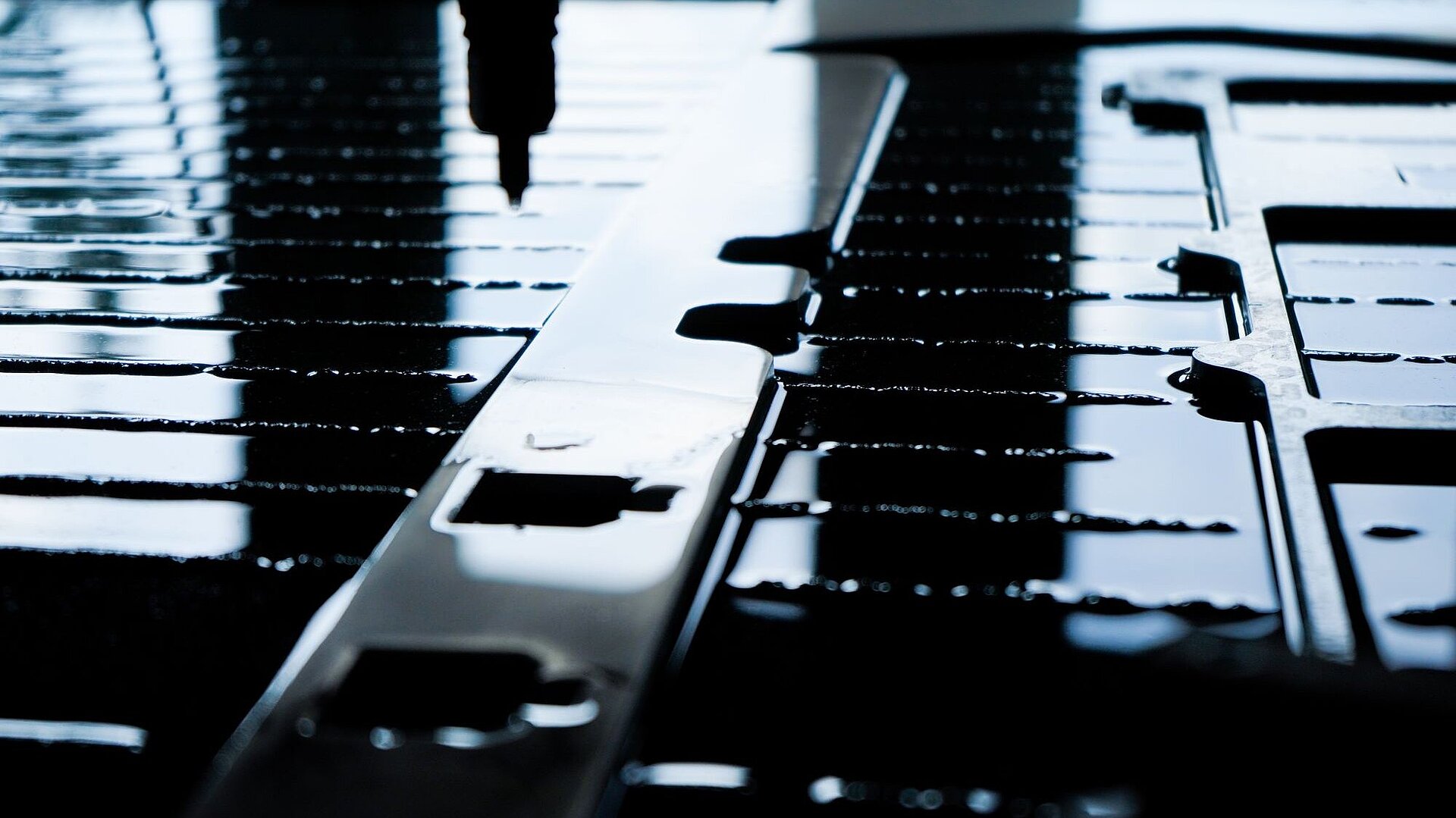

Neben dem Gebiet der Drahterosion betätigen wir uns ebenfalls im Feld der Wasserstrahltechnik. Dazu nutzen wir eine Maschine für präzises, computergesteuertes, abrasives Wasserstrahlschneiden.
Mit dieser innovativen Technologie lassen sich komplexe Flachteile aus nahezu jedem Material schneiden. Mit hoher Genauigkeit können direkt nach CAD-Vorgabe leitende und nicht leitende Metalle, Kunst- und andere Werkstoffe wie Granit, Glas, Holz und Stein gefertigt werden.
Die Wasserstrahlschneidetechnik eignet sich ideal für Pilot-, Einzel- und Kleinserienfertigung. Als Datenvorlagen können wir DXF, DWG und IGES (auch 3D-Volumendaten) verwenden.
Unsere Maschine
OMAX 55100
| Tischgröße | 3 200 x 1 650 |
| X-Y Verfahrweg | 2 540 x 1 395 |
| Positionier- & Wiederholgenauigkeit | ± 0,025 mm |
| Konusausgleich mit Tilt-A-Jet bis zu | ± 20 µm |
Diese Wasserstrahlschneidemaschine wurde speziell für den Maschinen-, Anlagen- und Werkzeugbau entwickelt und wird aufgrund der geringeren Abmessungen in der Regel als Einkopfsystem, oft mit Präzisionsschneidkopf betrieben. Mit der Anlage schneiden wir komplexe Flachteile und filigrane Konturen aus nahezu jedem Material wie leitenden und nicht leitenden Metallen, Kunst- und anderen Werkstoffen mit hohen Genauigkeiten, direkt nach CAD-Vorgabe.
Die Wasserstrahlschneidanlage eignet sich ideal für die Pilot-, Einzel- und Kleinserienfertigung sowie kleine Losgrößen. Gegenüber herkömmlichen Fertigungsverfahren reduzieren sich die Rüstzeiten erheblich, da beispielsweise keine Werkzeugwechsel oder Startlochbohrungen nötig sind.
- Edelstahl
- Verbundstoffe
- Granit
- Glas
- Stein
- Aluminium
- Messing
- Kunststoff
- Titan
- Schaumstoff
- Beton
- Keramik
- Stahl
- Gummi
- Acryl
- Bronze
- Marmor
- Maschinen- und Anlagenbau
- Werkzeug-, Betriebsmittel- und Vorrichtungsbau
- Bauwesen
- Energie
- Lebensmittel
- Luft- und Raumfahrt
- Medizintechnik
- Transport
- Automotive
Ein besonderes Highlight
Ein Höhepunkt unserer Firmengeschichte ereignete sich im Anschluss an die Leichtathletik-Weltmeisterschaft 2009 in Berlin. Nach den zwei Weltrekorden des jamaikanischen Sprinters Usain Bolt wurde ein Stück der Berliner Laufbahn von uns zugeschnitten und die Schriftzüge ebenfalls mit Wasserstrahltechnik hergestellt, sodass Peter Breuer von der REGUPOL BSW GmbH, dem Hersteller der Laufbahn, beim nächsten Laufwettkampf dem Sprintweltmeister dieses Erinnerungsstück überreichen konnte.
Historie
1998
Anschaffung 1. Drahterodiermaschine „Robofil 510“
2000
Anschaffung 2. Drahterodiermaschine „Robofil 330F“
2001
Anschaffung 3. Drahterodiermaschine „Robofil 440“
2008
Anschaffung Wasserstrahlmaschine „OMAX 55100“
2011
Anschaffung 4. Drahterodiermaschine „Agie Chamilles CUT 300“
2016
Austausch „Cut 300 SP“ für „Robofil 440“
2019
Austausch „Cut P 550“ für „Robofil 330F“
